隨著我國經濟和科技水平的不斷進步及人民群眾對生活環境要求的提高，越來越多的高新技術和新型設備陸續被應用到各項社會生產活動中。

本文將介紹聯誠科技集團的第五代LicOS PLC在新農村污水處理站中的應用，展示其如何助力實現污水處理的自動化和智能化。

LicOS PLC功能概述

LicOS PLC EC311是聯誠科技推出的一款中型PLC，具備以下特點：

1.網絡接口：1/2個以太網口，支持Profinet、EtherCAT、Modbus TCP、Modbus UDP、MQTT、OPC UA Server 等通信協議。

2.I/O擴展：自帶16DI、16DQ，可擴展16個GL200系列IO模塊。

3.軟件支持：LicOS_PLC編程軟件Smart Control V5.0。

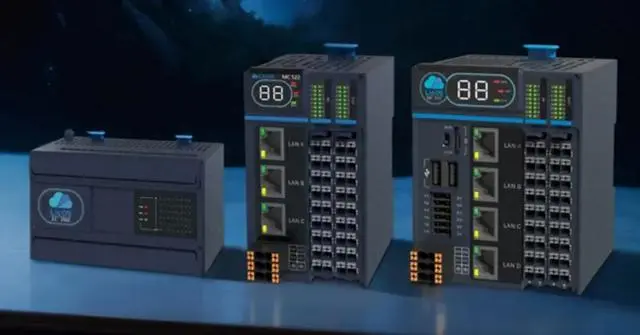

圖 聯誠科技LicOS_PLC產品 (第五代)

應用場景分析

在新農村污水處理站項目中，EC311 PLC通過兩個網絡接口實現數據交互：

1.LAN1：與上層網絡及管理平臺通信。

2.LAN2：與前端執行設備通過現場總線通信。

3.遠程監控：通過5G網絡實現遠程監控，方便相關部門監督管理。

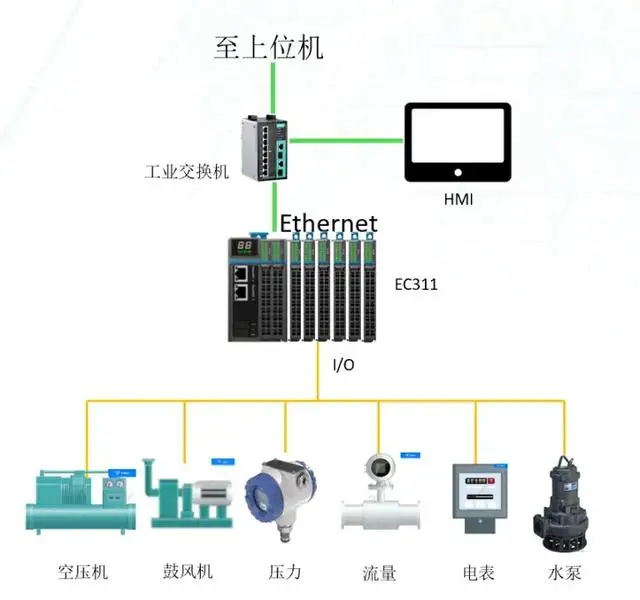

圖 新農村污水處理站中應用場景

污水處理工藝簡述

新農村污水處理站的工藝流程如下：

1.格柵處理：初步過濾大顆粒雜質。

2.調節池：均質和調整PH值。

3.一體化污水處理裝置：包含生物反應池和沉淀池，去除有機物、氮、磷等污染物。

4.紫外光消毒：進一步滅菌消殺。

5.排放或回用：根據環境選擇排放或用于景觀供水。

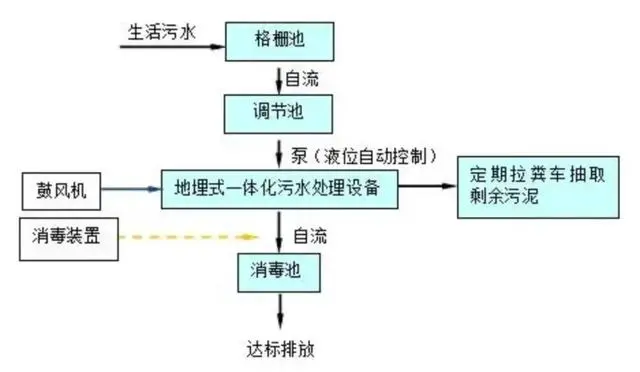

圖 新農村污水處理工藝流程圖

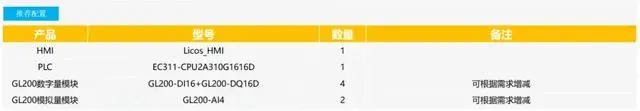

圖 新農村污水處理推薦配置

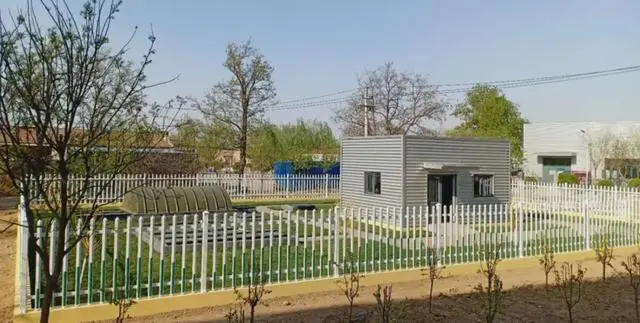

圖 新農村污水處理站現場

EC311過程控制程序

1、定義相關變量

需要注意通過LicOS_PLC編程軟件Smart Control V5.0中工程設置-編程選項-勾選允許標識符使用Unicode字符后，程序名稱和變量名稱都可以使用中文定義。

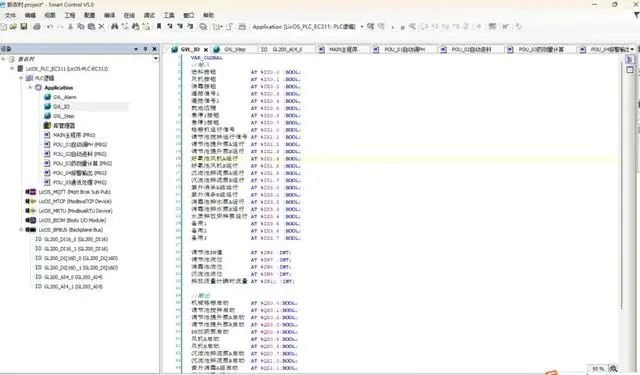

圖 EC311_PLC變量定義

2、程序調用

EC311_PLC新農村污水站程序由主程序調用自動調節池自動PH調節子程序、自動進水子程序、藥劑量計算子程序、報警輸出子程序和通訊處理子程序。

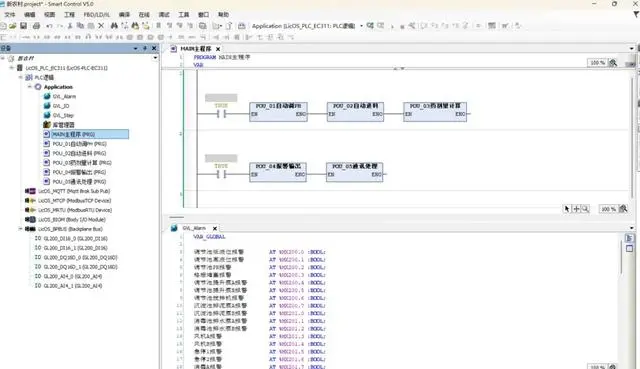

圖 調用程序

聯誠科技LicOS PLC在新農村污水處理站系統上應用以來，以其可靠性高、低故障率、操作可行性高等優勢，實現了所在新農村污水處理站的全自動智能化控制。

此外，輔以遠程物聯網終設備，產品有效支持遠程監控和無人值守，滿足了現代化新農村污水處理站創新高效無人化需求，并給新農村帶來了可觀的經濟效益。
