| 項目 | 描述 | ||
|---|---|---|---|
| 基本規格 | 控制方式 | IGBT SVPWM 控制，正弦波電流驅動方式。 220V：單相或三相全波整流。 | |
| 使用條件 | 使用/存儲溫度 | 0～+40 ℃/-20～+70℃ | |
| 使用/存儲濕度 | 90%RH 以下 ( 不結露 ) | ||
| 耐振動/沖擊強度 | 4.9m/s2/19.6m/s2 | ||
| 防護等級 | IP20 | ||
| 污染等級 | PD2級 | ||
| 海拔高度 | 最高海拔到5000m，1000m及以下使用無需降額，1000m以上每升高100m降額1%，海拔超過2000m請聯系廠家 | ||
| 位置控制模式 | 性能 | 前饋補償 | 支持速度前饋（0~100.0%）設定，消除隨動偏差 |
| 指令整形 | 位置指令低通濾波、均值濾波 | ||
| 分頻輸出 | 輸出形態 | A 相，B 相，Z 相：差分輸出 | |
| 分頻范圍 | 電機旋轉一圈，可分頻出140到1048576范圍內任意脈沖 | ||
| 速度轉矩 控制模式 | 性能 | 電流環動態特性 | 階躍響應：187.5us(0~100%) 頻率響應：-3dB幅值衰減帶寬，2000Hz(指令信號：±25%）；-90°相移帶寬，3500Hz(指令信號：±25%) |
| 速度控制范圍 | 0~12000rpm，有速度超過6000rpm的需求，請聯系廠家 | ||
| 速度環動態特性 | 階躍響應：562.5us(0~1000rpm) 頻率響應：-3dB幅值衰減帶寬，1000Hz(指令信號：±500rpm）；-90°相移帶寬，630Hz(指令信號：±500rpm) | ||
| 轉矩控制精度 | ±2% | ||
| 輸入輸出 | 數字輸入信號 | 功能可配置: 正向超程開關、 反向超程開關、 原點開關等 | |
| 數字輸出信號 | 功能可配置: 伺服準備好、零速信號、速度到達、位置到達、定位接近信號、轉矩限制中、警告、伺服故障等 | ||
| 支持功能 | 電子齒輪比 | 內置兩組電子齒輪比，支持齒輪比切換功能 | |
| 限位保護 | 正向超程開關、反向超程開關動作時立即停止 | ||
| 故障檢測 | 過流、過壓、欠壓、過載、主電路檢測異常、散熱器過熱、過速、編碼器異常、參數異常等 | ||
| 顯示功能 | 5 位 LED 顯示、電源指示燈CHARGE | ||
| 振動抑制 | 具有 4 個陷波器，50Hz~5000Hz， 4 個陷波器均可自適應設置 | ||
| 易用性 | 自整定、速度觀測器、模型跟蹤 | ||
| 調試接口 | USB | ||
| 其他 | 狀態顯示、警報記錄、JOG運行等 | ||
| 注1：請將伺服驅動器安裝或儲存在此溫度范圍以內。 | |||
*具體參數請參閱相關產品選型手冊，如有改動恕不另行通知
| 問題編號 | 問題描述 | 具體解答 | 更新時間 |
|---|---|---|---|
| 80042 | T系列伺服 帶>-的控制模式是什么？ | 混合模式，通過配置模式切換DI，然后觸發切換運行的模式。 |
2025-04-16 |
| 80041 | T系列伺服 制動電阻功率如何準確選型？ | 調試軟件有計算電阻的工具，不想計算的話就默認驅動器功率的1/4 。 |
2025-04-16 |
| 80040 | T系列伺服 編碼器編碼器過熱警告為什么同時出現在警告和故障中，922.0，227.0有區別嗎？ | 溫度達到預警值警告，到極限值報警停機。 |
2025-04-16 |
| 80039 | T系列伺服 編碼器過熱告警溫度是多少？（告警碼A.922.0) | 編碼器過熱告警信號是由編碼器通訊傳回驅動器的，閾值不是驅動器設置的。 |
2025-04-16 |
| 80038 | T系列伺服 詳解故障解決辦法“聯系廠家技術支持”如何處理？ | 一般為特殊工況導致的非應用問題，需要我司技術人員判定。 |
2025-04-16 |
| 80037 | T系列伺服 編碼器電池電壓告警是什么電壓范圍？（告警碼A.921） | 絕對值編碼器的編碼器電池電壓低于3V會告警。 |
2025-04-16 |
| 80036 | T系列伺服 振動抑制什么時候調節？ | 遇到機械共振時需要調節。 |
2025-04-16 |
| 80035 | T系列伺服 快速定位模式是如何實現的？ | 在標準剛性表的基礎上開啟了增益切換以及30%的速度前饋。 |
2025-04-16 |
| 80034 | T系列伺服 前饋控制（速度前饋、轉矩前饋、二自由度控制）是什么？ | 速度前饋是減小運行過程中的偏差，轉矩前饋簡單理解就是抑制加減速太猛導致的過沖。非轉矩控制模式下，可使用二自由度控制系數改善控制效果，設置為100%，為普通PI控制模式；設為非100%即為二自由度控制，可用來增加對外力的抵抗以及改善速度響應波形。 |
2025-04-16 |
| 80033 | T系列伺服 詳細敘述機械負載識別功能？ | 機械負載識別包括負載慣量、摩擦力和負載機械共振點等部分。伺服通過自動識別關鍵機械特性，對控制環路參數和補償參數，自動進行合理設置，可實現滿足應用需求的動態響應性能，大大減小了現場調試人員的調參壓力。 |
2025-04-16 |
| 80032 | T系列伺服 詳細敘述自動增益調整功能？ | 自動增益調整是指伺服驅動器將根據“P1A組-高級調整功能-響應等級選擇”參數設置，內部自動產生一組匹配的基礎增益參數，滿足快速性與穩定性需求。脈沖伺服提供兩種自動增益調整方式，1.基本模式;2.定位模式。注意:在使用自動增益調整功能前，務必正確獲得負載慣量比! |
2025-04-16 |
| 80031 | T系列伺服 轉矩指令限制是限制轉矩還是速度？轉矩始終不能達到是否會飛車？ | 轉矩指令限制是限制轉矩，轉矩始終不能達到時，電機轉速會上升至速度限制的最大值。 |
2025-04-16 |
| 80030 | T系列伺服 零位鎖定功能是什么？ | 是在速度控制模式下，在零位鎖定DI信號FunIN.6（零速信號）有效時，當速度指令幅值小于或等于P14-10設定值時，電機進入零位置鎖定狀態，此時驅動器內部構建位置環，速度指令無效，電機被固定在零位鎖定生效位置的±1個脈沖內，即使因為外力發生了運動，也會返回零位鎖定位置 |
2025-04-16 |
| 80029 | T系列伺服 零漂、偏置、死區的自動校正是什么? | 只有零漂需要校正，在剛接完線時候驅動器顯示的AI電壓不完全是0V需要校正； 偏置：外部輸入1V，偏置4V，此時驅動器就做5V控制； 死區可以防止驅動器對模擬輸入零點附近的電壓噪聲做出反應. |
2025-04-16 |
| 80028 | T系列伺服 詳細敘述位置偏差清除功能。 | 位置偏差=位置指令-位置反饋（編碼器單位）位置偏差清除功能是指驅動器在滿足一定條件時(P08.08)，可將位置偏差清零。P08.08=0(伺服狀態不為“run”時，清除位置偏差。)P08.08=1(伺服OFF或清除位置偏差DI端子邏輯有效時清除位置偏差).P08.08=1時，應將伺服驅動器的1個DI端子配置為功能4(FunIN.4:ClrPosErr，位置偏差清除)，并確定DI端子有效邏輯。 |
2025-04-16 |
| 80027 | T系列伺服 指令禁止功能（扭矩模式下是否要開啟此功能才能正常運行？） | 指令禁止功能:即強制性地將所有位置指令置零，伺服驅動器不響應任何內、外部位置指令，位置控制模式下，電機處于伺服鎖定狀態。此時，驅動器可切換至其他控制模式繼續運行。 |
2025-04-16 |
| 80026 | T系列伺服 預設位置指令DI切換運行是二進制形式？ | 否,DI僅為使能該功能，運行按照設定段的運行方式所運行 |
2025-04-16 |
| 80025 | T系列伺服 預設位置指令這種形式是不是相當于DI控制或者繼電器控制？ | 位置指令來源為預設位置指令(P13.00=1) 伺服驅動器具有預設位置運行功能。它是指伺服驅動器內部存儲了16段位置指令，每段的位移、最大運行速度、加減速時間可分別設置。各段之間的等待時間、銜接方式也可根據實際需要進行選擇。 |
2025-04-16 |
| 80024 | T系列伺服 脈沖指令形態有哪些？ | 0-方向+脈沖(正邏輯) 1-方向+脈沖(負邏輯) 2-A相+B相正交脈沖4倍頻 3-CW+CCW |
2025-04-16 |
| 80023 | T系列伺服 簡述各停機狀態。 | DB停機狀態會短接電機動力線進行停機，自由停機使用電機自身摩擦力作為阻力進行停機。 |
2025-04-16 |
| 80022 | T系列伺服 DB停機、零速停機是個什么概念? | DB停機適用于出現影響驅動器發波的故障時短接電機動力線達到快速停機，零速停機是以0的目標速度停機，零速停機比DB停機快。 |
2025-04-16 |
| 80021 | T系列伺服 電子齒輪比詳細配置步驟是什么？ | P1301、P1303、P1305設置電機每旋轉一圈需要的脈沖數、電子齒輪比分子分母。 |
2025-04-16 |
| 80020 | T系列伺服 絕對旋轉模式是什么？ | 編碼器作為絕對值編碼器使用，斷電后記錄位置信息，適用于負載行程范圍不受限制，掉電時電機單方向旋轉圈數小于32767的場合 |
2025-04-16 |
| 80019 | T系列伺服 P05.13以及P05.14每次需自行配置還是默認？ | P05.13出廠默認值250ms，P05.14出廠默認值150ms，可自行按需配置 |
2025-04-16 |
| 80018 | T系列伺服 電機抱閘必須配置DQ端子，接線是接入24V，還是接入DQ端子？ | 電機抱閘如接入24V電源，抱閘裝置將松閘，如需控制抱閘則需要控制24V電源。建議將電機抱閘接入DQ端子，可根據伺服運行狀態自動執行抱閘邏輯。設定P05.12=1(設置為使能)，并將伺服驅動器DO端子中的一個配置為功能17(BK，抱閘控制)，并確定對應DO端子的有效邏輯。 |
2025-04-16 |
| 80017 | T系列伺服 為何推薦使用漏電保護器？ | 單獨加漏電保護器防止單驅動器出現接線短路、漏電的情況下影響系統內其他設備工作。 |
2025-04-16 |
| 80016 | T系列伺服 驅動器是否自帶5V輸出？ | 驅動器不支持自帶5V輸出 |
2025-04-16 |
| 80015 | T系列伺服 為什么需要添加限流電阻？ | 防止電壓（最大DC30V）電流（最大DC50mA）過大損壞設備。 |
2025-04-16 |
| 80014 | T系列伺服 CN1端子是否可自定義？ | CN1端子支持功能自定義?？勺远x為限位信號、點動信號、限制信號、停機、使能等功能。 |
2025-04-16 |
| 80013 | T系列伺服 不外接再生電阻時，PB是否需要短接？ | T3不需要，T5出廠有預制短接片 |
2025-04-16 |
| 80012 | T系列伺服 電機U、V、W錯序是否會燒壞電機？有無保護？ | 不支持長時間以錯誤線序接通，錯誤線序接通會導致伺服系統無法正常工作。 |
2025-04-16 |
| 80011 | T系列伺服 分頻輸出概念、含義及操作方法是什么？ | 反饋給上位機做實際位置計數，或者分頻給另一臺驅動器做為龍門控制 |
2025-04-16 |
| 80010 | T系列伺服 集電極開路和差分驅動的區別和用法是什么？ | 集電極200K最高頻率，低速差分500K，高速差分4M，根據控制精度選擇，不過一般PLC本體只有集電極接口，差分接口需要另購模塊 |
2025-04-16 |
| 80009 | T系列伺服 用AI控制力轉矩時，對應的轉矩范圍怎么設定？ | 以AI1為例，作速度控制。 1.設定P04.00=2(設置當前工作在轉矩控制模式下)。 2.設定P15.00=0（設置指令來源選擇：來源A）。 3.P15.01=1,(速度指令來源A:AI1給定)。 4.濾波（設置功能碼P03.44）。 5.;零飄校(手動設置P03.47或使用AI零點偏移校正P20.15)。 6.偏置設置（設置功能碼P02.48）。 7.死區設置（設置功能碼P03.46）。 8.設置±10V對應的轉矩指令（+10V對應的正向最大轉矩值：P03.63）,-10V對應的反向最大轉矩值：-（P03.63）。 |
2025-04-16 |
| 80008 | T系列伺服 用AI控制速度時，對應的速度范圍怎么設定？ | 以AI2為例，作速度控制。1.設定P04.00=0(設置當前工作在速度控制模式下)。2.設定P14.00=0（設置指令來源選擇：來源A）。3.P14.01=3,(速度指令來源A:AI2給定)。4.濾波（設置功能碼P03.48）。5.;零飄校(手動設置P03.51或使用AI零點偏移校正P20.15)。6.偏置設置（設置功能碼P02.49）。7.死區設置（設置功能碼P03.50）。8.設置±10V對應的速度指令（+10V對應的正向最大轉速值：P03.62）,-10V對應的反向最大轉速值：-（P03.62）。 |
2025-04-16 |
無需安裝編程軟件便可通過Web工具對PLC實現網絡配置、I/O調試、程序下載、M區數據查看及修改、固件更新等，降低點位對接使用門檻，提高實施與運維效率。
集成 WebVisu功能，具備豐富的可視化元素，可在編程軟件中通過拖拽方式實現Web版HMI，可在任何設備上實現PLC設備WEB可視化。
符合IEC61131-3編程標準，支持PLCopen標準的6種編程語言：指令表(IL)、結構化文本(ST)、梯形圖(LD)、功能塊圖(FBD)、連續功能塊(CFC)和順序功能圖(SFC)。
IEC 61499標準開放自動化工業編程套件是聯誠科技即將推出的基于IEC 61499標準的新一代開放自動化系統級開發平臺，旨在實現云、邊、端PLC節點可分布式部署、動態重構、可互操作的開放自動化系統解決方案。
EC300系列CPU是一款中型PLC，通信接口豐富且拓展性強，為過程控制領域的中小型設備和系統提供穩定、可靠和高性價比的解決方案。
了解更多+
EC400系列CPU是一款大型PLC，具有豐富的通信接口和強大的拓展性，支持雙CPU和雙PLC冗余，為過程控制領域的大型系統提供穩定、可靠和高性價比的解決方案。
了解更多+
LicOS MC500是一款小型運動控制器，支持總線軸和脈沖軸，在16軸以內或者總線+脈沖混合運動控制場景中，MC500提供穩定可靠、高性價比的混合式運動控制解決方案。
了解更多+
GL200系列IO系統以其豐富的模塊種類、小巧便利的刀片式設計、高分辨率信號采集和實時反饋能力，為自動化行業提供穩定可靠的解決方案。
了解更多+
GR200系列耦合器，支持EtherCAT與Profinet，實現遠程機架擴展，配備24V冗余電源和16通道數字I/O，簡化工控自動化集成。
了解更多+
LicOS GR100系列耦合器支持EtherCAT和PROFINET雙協議，兼容主流設備，適配GL100系列IO模塊，提供全面的通道級診斷功能，實現高效系統構建與故障響應。
了解更多+
S2系列伺服驅動器，以全新設計和精巧外觀，結合LSM系列伺服電機，提供全面的驅動控制解決方案，實現位置、速度和扭矩的精確切換，確保性能卓越和用戶體驗的便捷與靈活。
了解更多+
S3系列伺服驅動器以其比S2更緊湊的體積，專為狹窄空間設計，與LSM系列伺服電機的無縫配合，提供適用于各種驅動應用的高性能解決方案，實現靈活的位置、速度和扭矩控制，確保用戶享有卓越性能和穩定可靠的操作體驗。
了解更多+

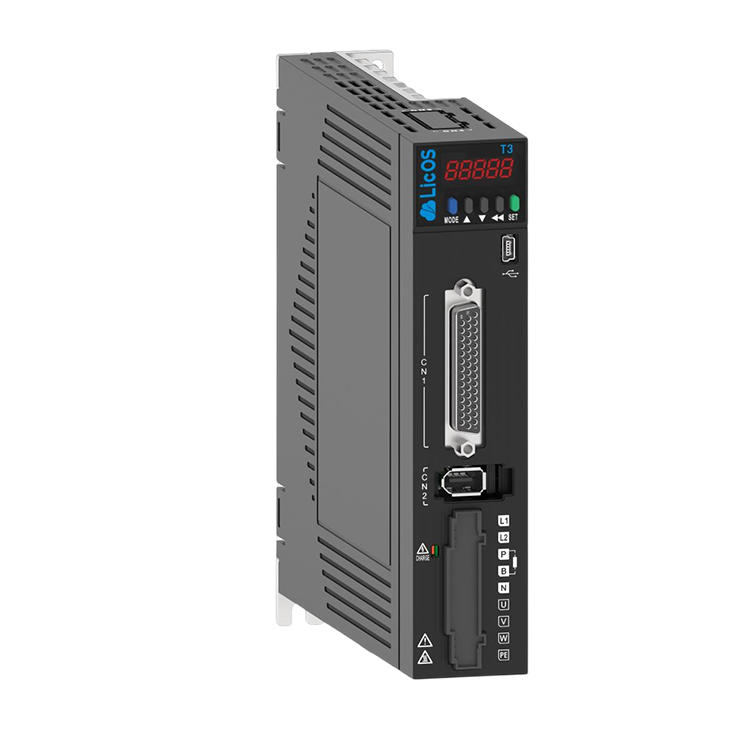

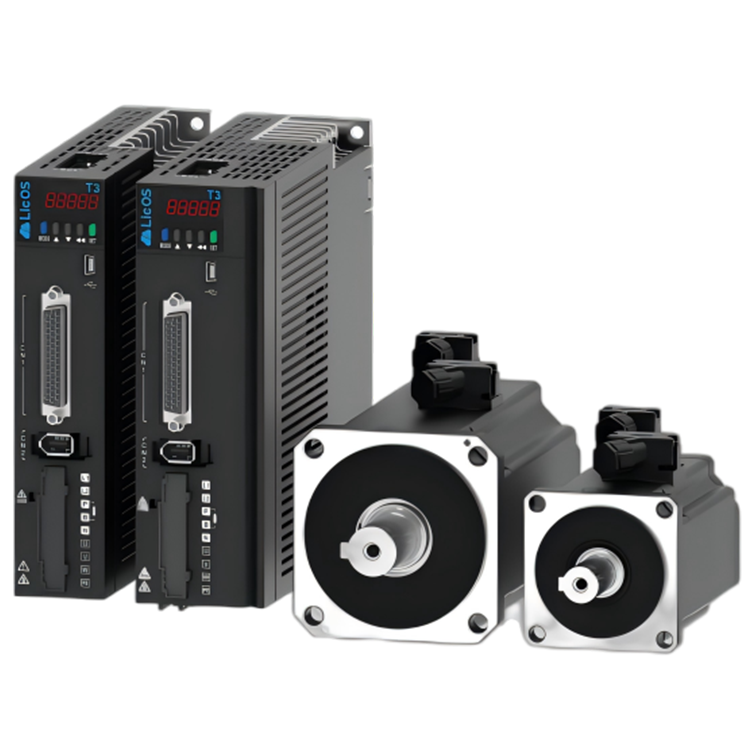

LicOS T3系列脈沖型伺服是新一代高性能伺服驅動器，可實現亞微米級別的位置控制精度，可大幅提升工業自動化設備的精座，速度、效率和穩定性。具備通用化和平臺化兩大特點，支持RS485通信，功率范圍涵蓋200W~1000VV。
