在工業自動化領域，機器之間的對話遠比你想象的要復雜得多，而Modbus協議就是這場“對話”的重要語言。假設你是新手，正準備踏入PLC編程的大門，遇到Modbus協議時是否感到有些困惑？別擔心，這篇文章將帶你輕松了解Modbus協議的應用及編程，不妨當做你進入這個世界的第一步。
在工業控制領域，Modbus協議幾乎無處不在。無論是上位機與下位機之間的通信，還是各類工業設備之間的數據交換，Modbus都扮演著關鍵角色。你可能會問：“這么多通信協議，為什么偏偏是Modbus如此流行？”原因很簡單：它既穩定又可靠，而且成本低廉。
Modbus協議底層使用RS485信號，通過一對簡單的雙絞線就能實現長達1000米的遠距離通信，且抗干擾性能優越。想象一下，在一個布滿機器的工廠里，這種長距離、低成本的通信方式無疑是最佳選擇。再加上它被眾多變頻器、控制器等設備廣泛采用，幾乎成為了工業通信的“標配”。
Modbus協議有兩種主要的數據傳輸格式：Modbus-RTU和Modbus-ASCII。前者直接使用HEX碼數據進行傳輸，效率高，處理簡單，是工業控制領域的首選；后者則需要將數據轉換為ASCII碼后再進行傳輸，雖然更直觀，但效率較低。說到這兒，你可能已經猜到了——對！在實際應用中，Modbus-RTU幾乎是通吃各類工業場景的存在。

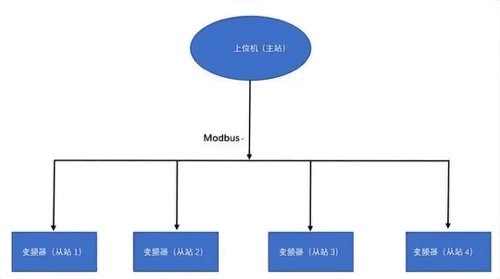

在實際通信中，Modbus采用的是單主多從的通訊方式。每次通信都是由主站發起，從站被動應答。舉個例子，當你使用PLC控制一臺變頻器時，PLC作為主站發送指令，而變頻器作為從站接收并執行。這種方式看似簡單，卻確保了通信的可靠性和可預測性。
Modbus協議的實際編程并不像看起來那么復雜。以Modbus-RTU為例，通信幀的格式相當直觀。一個典型的請求幀包括：從機地址+0x03+寄存器起始地址+寄存器數量+CRC校驗。響應幀則是：從機地址+0x03+字節數+寄存器值+CRC校驗。
在實際編程時，你需要特別注意一些關鍵參數，如從機地址、操作類型、寄存器起始地址和數據個數等。舉個簡單的例子，如果你要讀取變頻器的運行狀態，只需在PLC中設定好對應的寄存器地址和數據個數，然后發送讀取命令即可。對于新手來說，這些步驟看似繁瑣，但一旦掌握，你會發現這不過是“熟能生巧”的過程。
比如，對于變頻器，通常支持0x03（讀）和0x06（寫）的操作。因此，設置好寄存器起始地址和數據個數后，PLC即可與變頻器順利通信。而且，隨著你對Modbus協議的理解加深，你會發現其實只需要掌握幾個特殊寄存器的應用，就能在大多數工業場景中如魚得水。
在實際編程中，我們通常會從簡單的讀取或?qū)懭氩僮鏖_始。假設你正在編寫一個PLC程序，控制一臺LicOS D3系列的變頻器，你只需設置幾個關鍵寄存器，應用RS485通信指令，即可實現與變頻器的順暢通信。初學者可能會感到壓力，但別忘了：所有的PLC高手都是從基礎開始的。
Modbus協議的威力在于它的靈活性和廣泛適用性。無論是初學者還是資深工程師，只要掌握了這個協議，就能應對絕大多數的工業通信需求。
綜上所述，Modbus協議是PLC編程中不可或缺的一部分。它的應用廣泛，編程簡單，卻在工業控制中發揮著巨大的作用。對于那些剛?cè)腴T的編程新手來說，掌握Modbus協議不僅能讓你的編程技能更上一層樓，還能為你打開工業自動化的大門。
所以，如果你還在為PLC編程感到困惑，不妨從Modbus協議開始。它不僅是入門的絕佳選擇，更是你未來職業生涯中必不可少的工具。別再猶豫，抓緊時間開始你的Modbus編程之旅吧！
