在工業自動化系統中，PLC/PAC 與觸摸屏（HMI）之間的通信質量，直接決定了現場數據是否能夠被穩定、準確地呈現與操作。對于工程項目而言，通信方式選型是否合理、配置是否規范，往往比單一控制邏輯本身更容易成為系統隱患。
聯誠科技LicOS PLC/PAC 作為基于 CODESYS 架構的工業控制平臺，在通信層面具備較強的開放性與兼容性，而昆侖通態觸摸屏在國內 HMI 市場中應用廣泛。本文將圍繞這兩類設備，系統梳理三種典型通信方式的實現方法，幫助工程師在實際項目中快速、可靠地完成組態與調試。
本文重點介紹Modbus TCP 通信、基于 CODESYS 標簽的直接通信、OPC UA 通信，所有配置均基于真實硬件與軟件環境，適用于實際工程落地。
使用場景說明
本教程基于以下設備與軟件環境進行驗證：
PLC/PAC：LicOS-PLC-MC622
HMI：昆侖通態 TPC1071Gt
配置軟件：Smart Control V5.0、McgsPro 組態軟件
網絡設備：普通以太網交換機

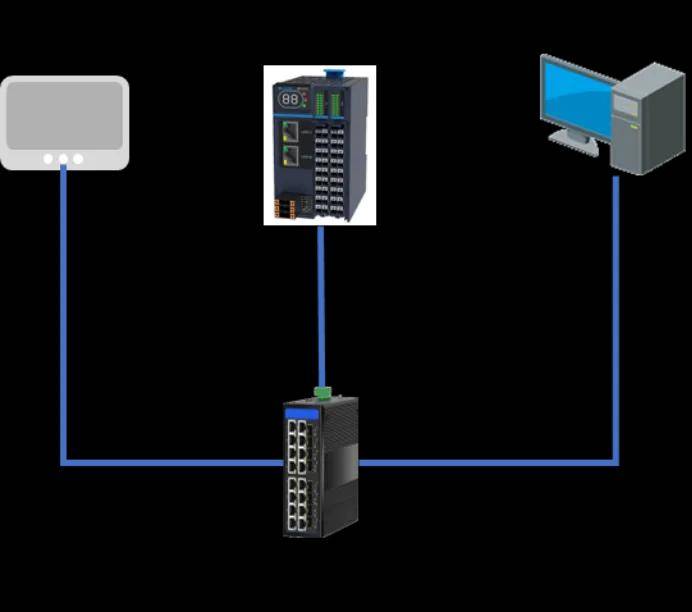

圖 1 網絡拓撲
HMI與PLC的Modbus TCP 通訊設置
具備網口的 HMI 與支持 Mobus TCP 協議的PLC進行以太網通訊。使用網線直連 HMI的網口和支持 Modbus TCP 協議的設備的網口，或通過交換機連接兩者。案例使用的HMI只有一個以太網口，為了方便HMI、PLC程序下載，因此采用交換機連接。
保證PLC 、HMI、電腦在同一個IP下
（此次案例PLC：192.168.20.80 ,HMI:192.168.20.90,電腦：192.168.20.11）
PLC端Mobus TCP 從站設置
1. 雙擊LicOS_MTCP，在彈出的對話框中選擇MTCP參數，設置端口使能為TRUE，端口號為502。

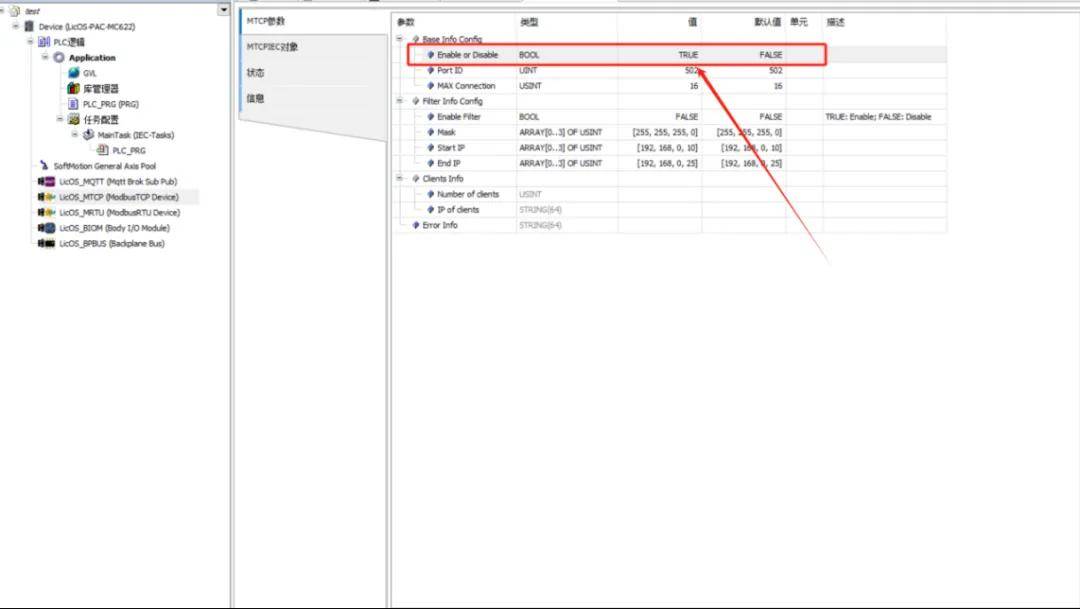

圖2 PLC從站端口設置
Base Info Config -基本信息
Enable or Disable：TRUE 啟用PLC 的Modbus Tcp 從站功能；FALSE 關閉PLC 的Modbus Tcp 從站功能。
Port ID：端口號。
Max Connection ：最大連接數量。
Filter Info Config-過濾信息
Enable Filter：TRUE 啟用 IP 過濾功能，F(xiàn)ALSE 關閉IP 過濾功能。 Mask：允許接入的客戶端所處網段的子網掩碼。
Start IP：允許接入的客戶端所處網段的起始IP。
End IP：允許接入的客戶端所處網段的結束IP。
Clients Info：連接信息，連接數量及IP 信息
Number of client：已經接入的客戶端數量。
IP of client：當有多個客戶端接入時，輪詢顯示接入客戶端的 IP、端口信息，顯示格式下圖3所示。
圖3 ModbusTCP客戶端鏈接IP和端口
（注意：LicOS_MTCP（ModbusTCP Device）支持 Modbus Tcp 協議，PLC 作為 Modbus Tcp 從站,最多支持255 個客戶端接入，可訪問PLC 的%MW0~%MW65535、%IB0~%IB65535、%QB0~%QB65535 地址。）

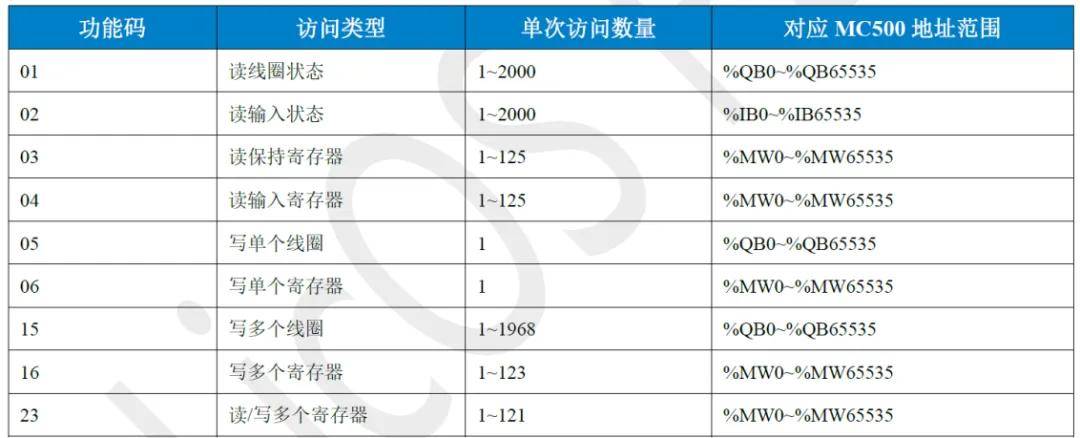

LicOS_MTCP（ModbusTCP Device）支持的 ModBus 功能碼與CPU地址范圍之間對應關系如下圖所示。
圖4 ModBus 功能碼與CPU地址范圍之間對應關系
圖 5 CPU地址存儲映射關系
%MX0.0是%MB0的第0位，%MB0包含了%MX0.0~%MX0.7共八位；
%MB0是%MW0 的第0個字節，%MW0包含了%MB0~%MB1 共兩個字節；
%MW0是%MD0 的第0個字，%MD0 包含了%MW0~%MW1 共兩個字；
2. 創建變量和PLC程序。

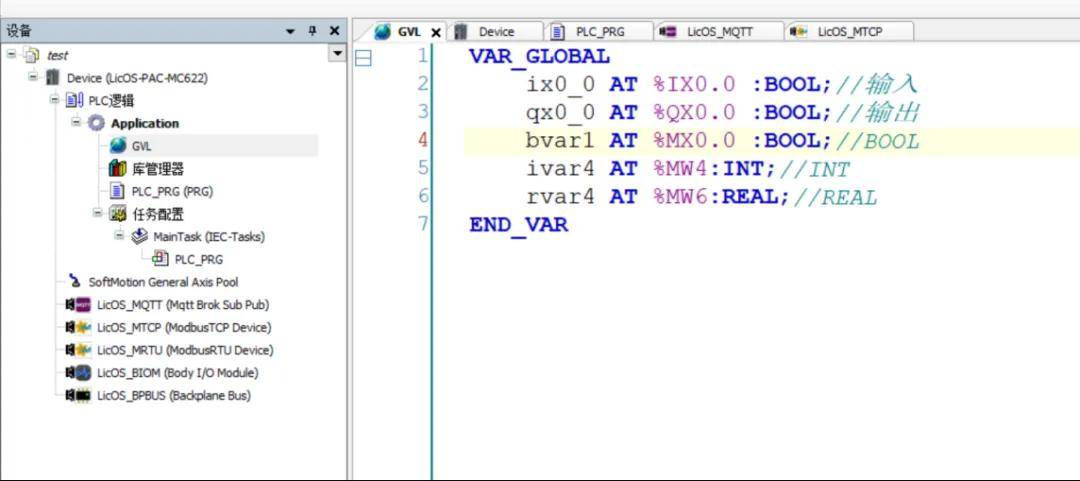

圖 6 讀寫變量表

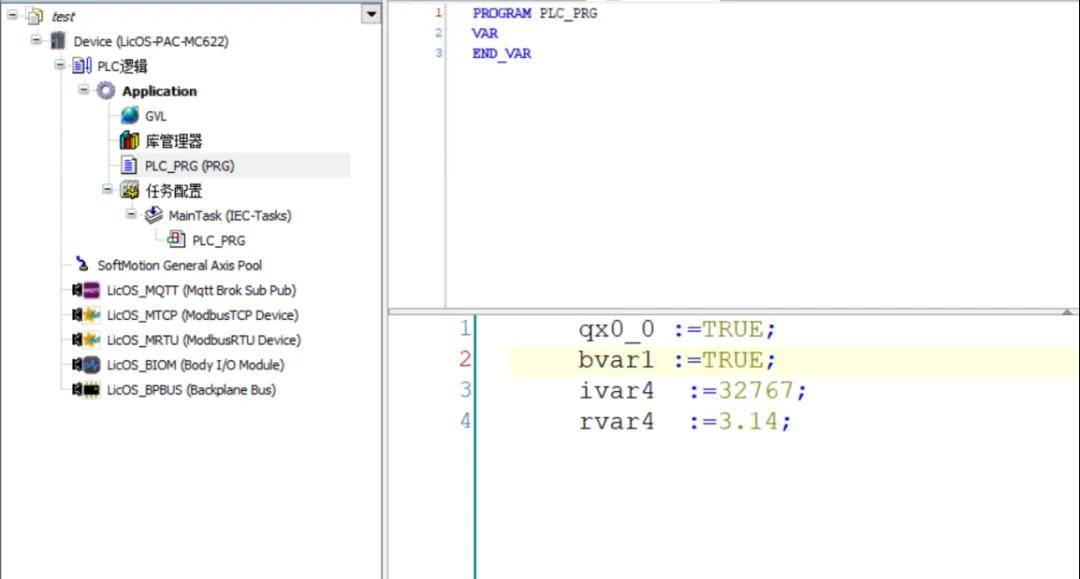

圖 7 POU程序
3. 下載PLC程序，運行PLC程序；

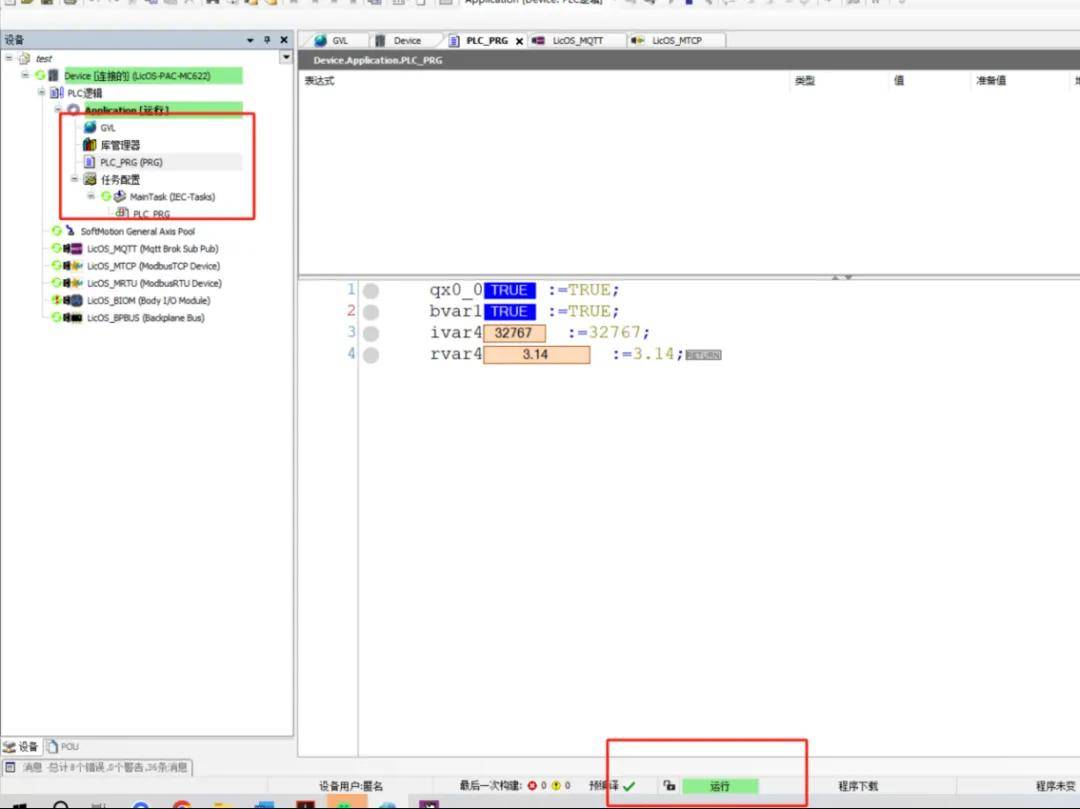

圖 8 PLC運行
昆侖通態 HMI組態設置
1. 運行McgsPro組態軟件，選擇HMI設備，新建工程。（此次采用TPC1071Gt）

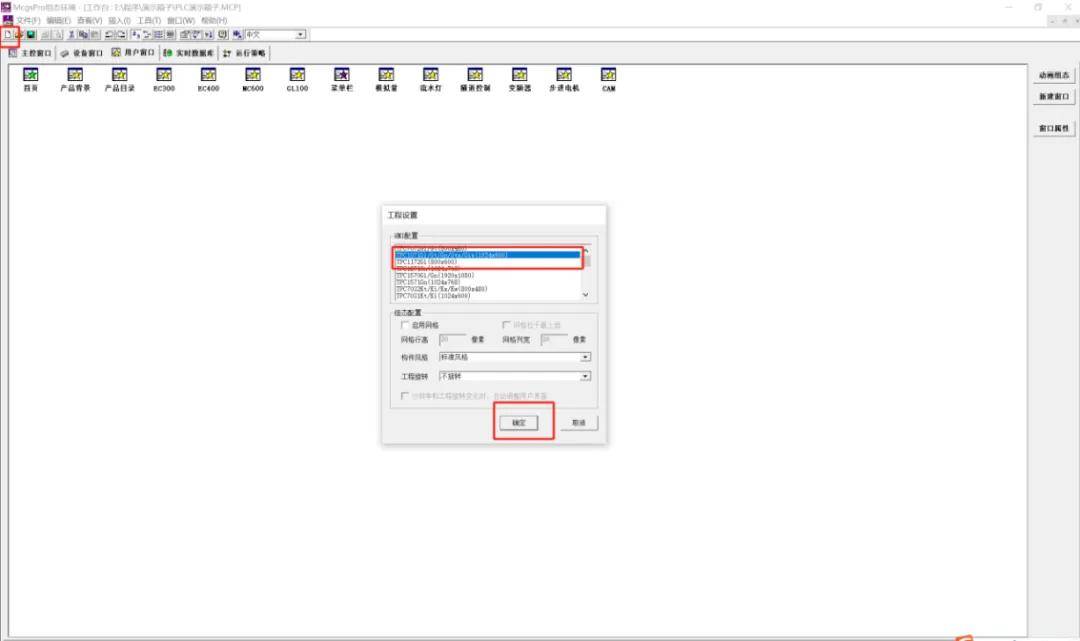

圖 9 新建工程
2.在“設備窗口”下，從“設備工具箱”中，先添加“通用TCP/IPF父設備”。再添加“Modbus TCP”.如圖所示。

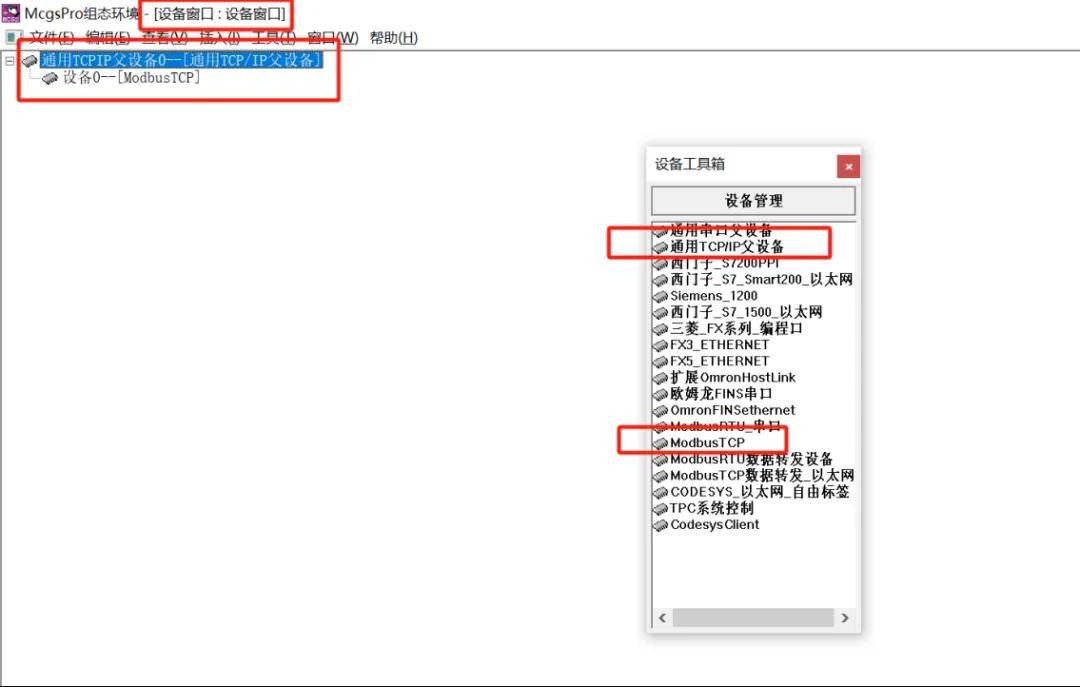

圖 10 設備窗口中添加通信協議
3.雙擊“通用TCP/IPF父設備”，打開“通用TCP/IPF設備屬性編輯”窗口。設置通訊的PLC和HMI的IP地址。

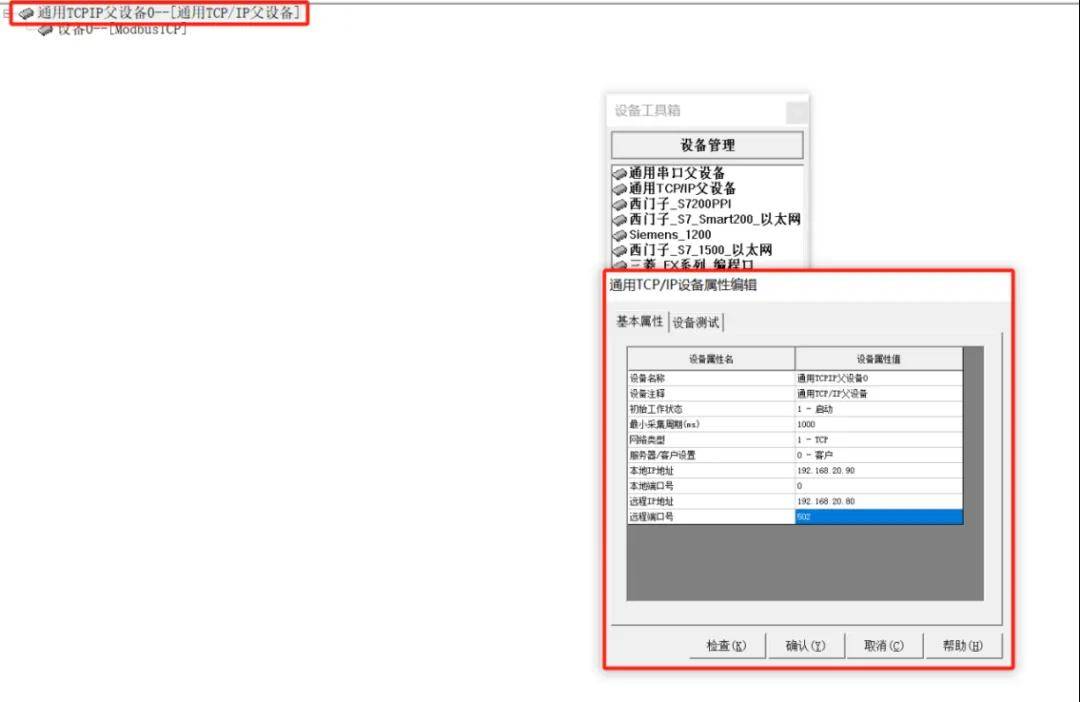

圖 11 設置通訊的PLC和HMI的IP地址
4. 雙擊“Modbus TCP”，打開“設備屬性編輯窗口”，修改設備屬性值。（重點修改：32位整數字節序、32位浮點字節序 改為2-3412）

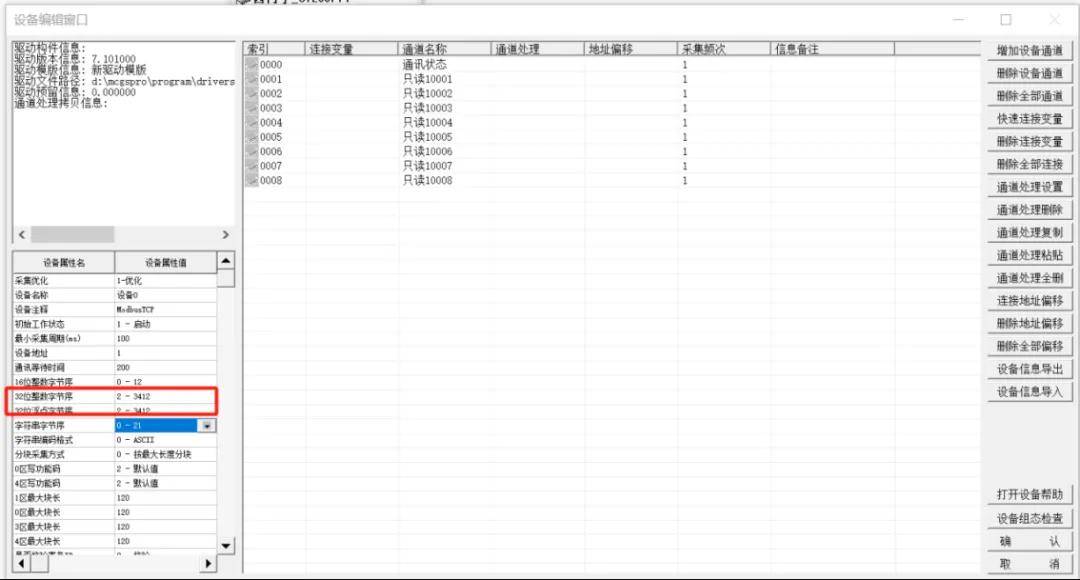

圖 12 設備屬性編輯窗口，設備屬性值
5. 在打開“設備屬性編輯窗口”，根據PLC的變量表中鏈接的地址。添加通道，創建HMI變量。
圖 13 設備屬性編輯窗口
6. 創建“用戶界面”
圖 14 用戶界面
7. 下載到HMI
圖 15 下載HMI
8. 運行效果
圖 16 運行效果圖
使用CODESYS標簽與HMI通訊設置
PLC端設置
1. 運行 PLC 配置軟件 Smart Control V5.0，右鍵點擊 Application，選擇添加對象/符號配置。
圖17 添加符號配置
2.在彈出的對話框中勾選在XML 中包含注釋，點擊打開。
圖18 勾選XML配置
3.點擊編譯，并生成代碼。
圖19 編譯符號配置
4. 勾選需要和 HM 進行通訊的變量標簽，點擊編譯/編譯，在 PLC 工程目錄中，可以看到新生成的XML 文件。
圖20 生成XML文件
注意需要確認 XML 文件生成的時間為 PC 的當前系統時間，如果不是需要重新編譯，確保勾選的變量標簽生成了 XML 文件。
5. 下載PLC程序，運行PLC。
圖21 PLC運行
OPC UA 通訊
OPC UA服務是指 HMI提供的網絡服務，通過相關協議(如 OPCUA 等)向相關網絡服務器提供數據。需確保HMI與網絡服務器路由及相關端口可達。本文主要說明觸摸屏做OPC UA_Client與下位機PLC的變量設置。
PLC端設置
1. 運行 PLC 配置軟件 Smart Control V5.0，右鍵點擊 Application，選擇添加對象/符號配置。
圖30 添加符號配置
2.在彈出的對話框中勾選在XML 中包含注釋，勾選支持OPC UA特質點擊打開。
圖31 勾選XML配置
3.點擊編譯，并生成代碼。
圖32 編譯符號配置
4. 勾選需要和 HM 進行通訊的變量標簽，點擊編譯/編譯，在 PLC 工程目錄中，可以看到新生成的XML 文件。
圖33 生成XML文件
注意需要確認 XML 文件生成的時間為 PC 的當前系統時間，如果不是需要重新編譯，確保勾選的變量標簽生成了 XML 文件。
5. 下載PLC程序，運行PLC。
圖34 PLC運行
1.運行McgsPro組態軟件，選擇HMI設備，新建工程。（此次采用TPC1071Gt）。
圖 22 新建工程
2.在“設備窗口”下，從“設備工具箱”中，添加“codesysclient”。（注意：如果“McgsPro組態軟件”中沒有這個驅動，可以找昆通態的觸摸屏的供應商提供。）
圖 23 添加codesysclient
3.雙擊“codesysclient”，打開“設備編輯窗口”修改IP和設備屬性值，一般只修改IP。
圖 24 修改IP
4.點擊導入變量標簽
點擊瀏覽
在彈出的對話框中選擇 CODESYS 變量標簽文件，點擊打開。
圖 24 導入標簽文件
5.選擇并導入標簽變量
圖 25 導入標簽變量
6. 鏈接變量
圖 26 鏈接變量
7. 創建“用戶界面”
圖 27 用戶界面
8.下載工程
圖 28 下載工程
9. 運行效果
圖 29 運行效果
昆侖通態 HMI組態設置
1.運行McgsPro組態軟件，選擇HMI設備，新建工程。（此次采用TPC1071Gt）
圖 35 新增網絡
2.在“設備窗口”下，從“設備工具箱”中，添加“OpcUa客戶端”。（注意：如果“McgsPro組態軟件”中沒有這個驅動，可以找昆通態的觸摸屏的供應商提供。）
圖 36添加“OpcUa客戶端”
3.雙擊“OpcUa客戶端”，打開“設備編輯窗口”設置IP和設備屬性值。
圖37 設置IP和設備屬性值
4.點擊獲取標簽，勾選需要的變量并導入項目。
圖 38 獲取標簽及變量
5.鏈接變量
圖 39 鏈接變量
6.創建用戶窗口
圖 40 用戶界面
7. 下載工程
圖 41 下載工程
8.運行效果
圖 42運行效果圖
LicOS PLC/PAC 與昆侖通態觸摸屏之間，既可以通過傳統的 Modbus TCP 實現穩定通信，也可以借助 CODESYS 標簽或 OPC UA 構建更具工程友好性和擴展能力的數據交互方式。
在實際工程中，并不存在“唯一最優”的通信方案，關鍵在于結合項目規模、系統架構與運維需求進行合理選擇。希望本文能夠為你在 LicOS PLC/PAC 與昆侖通態 HMI 的通信應用中，提供清晰、可復用的實踐參考。
