在工業現場,有大量設備依賴 RS-485等傳統串行通訊方式運行。但隨著系統規模擴大、布線距離拉長、設備需要統一納入網絡平臺管理,僅靠物理串口往往捉襟見肘——串口數量不足、布線距離受限、跨網段訪問困難。因此,越來越多企業希望讓“串口設備具備網絡能力”,無需更換硬件,也無需復雜改造。
串口網絡透傳正是LicOS PLC/PAC 提供的一項高效解決方案。其核心作用是:把串口數據“原封不動”地通過PLC的以太網口轉發出去,讓上位機、SCADA或服務器像訪問網絡設備一樣訪問原本只有串口的儀表或傳感器。
使用場景說明
硬件
LicOS-PLC-EC412 控制器
RS-485 溫濕度傳感器
開關電源 LRS-75-24
一臺PC電腦
軟件
Smart Control V5.0(工程配置)
Modbus Toolkit V4.2.2(Modbus工具)

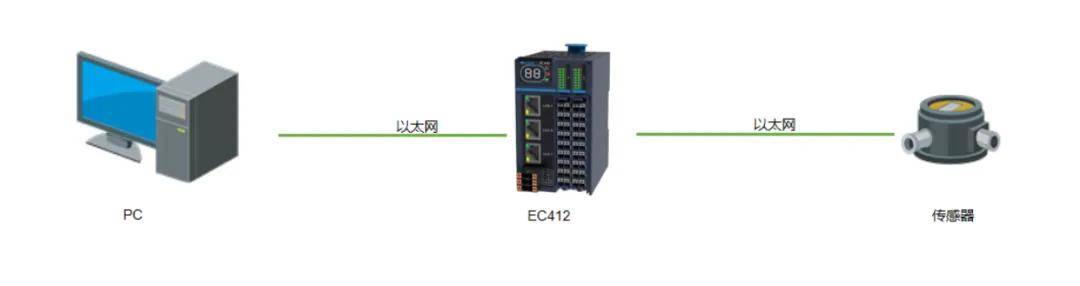

圖 1 網絡拓撲
傳感器與PLC的通訊設置
這一步的作用是測試PLC通過串口是否成功讀取485設備的數據,以下是具體操作步驟。
Smart Control 工程中添加RS-485硬件組態

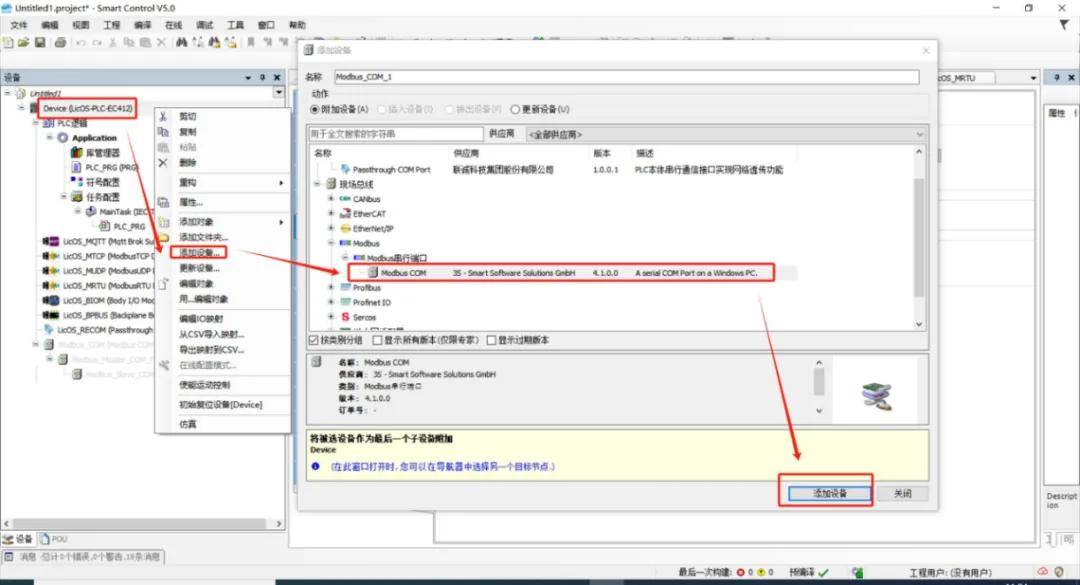

1.選中LicOS-PLC-EC412右鍵-添加設備-Modbus-Modbus串行端口-Modbus COM-添加設備。

圖2 添加串行端口
2.選中Modbus_COM 右鍵-添加設備-Modbus-Modbus串行主站-Modbus Master,COM Port-添加設備

圖3 添加主站

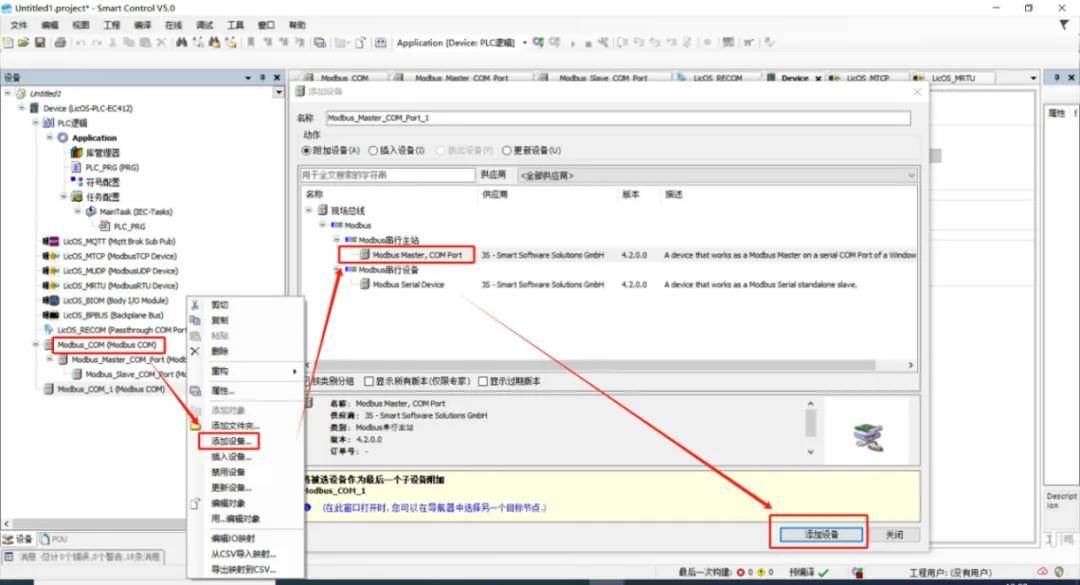

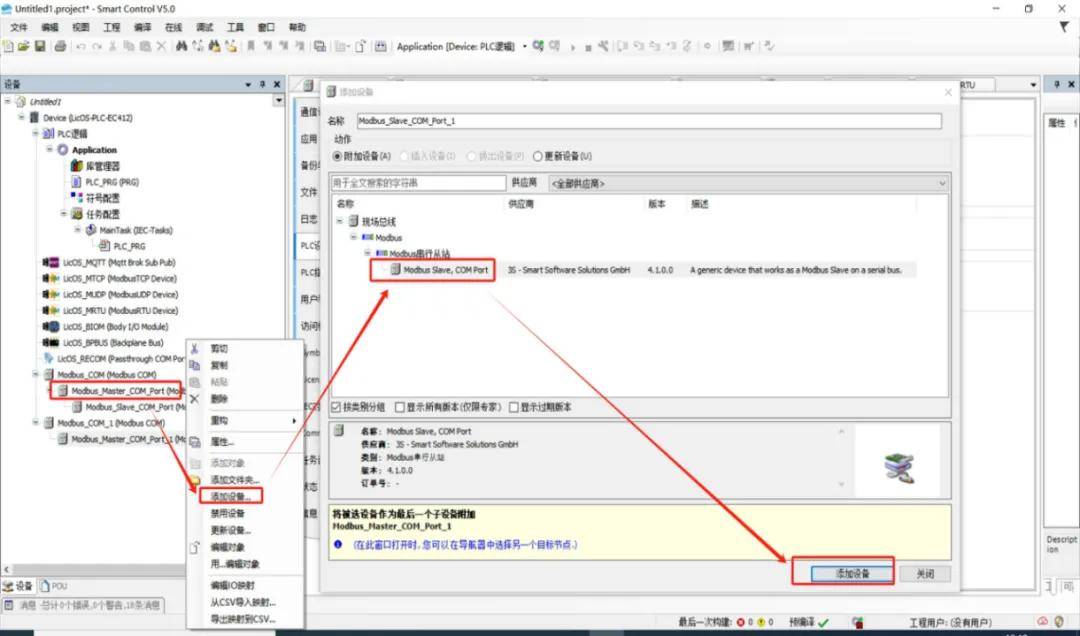

3. 選中Modbus_Master_COM_Port右鍵-添加設備-Modbus-Modbus串行從站-Modbus Slave,COM Port-添加設備。

圖4 添加從站

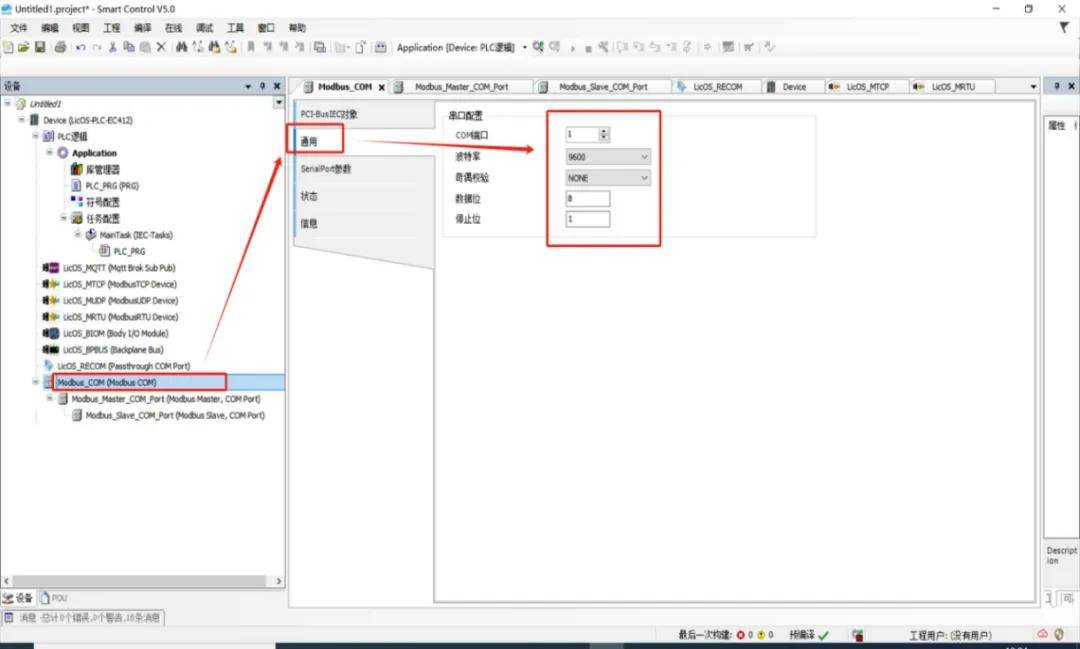

4. 雙擊Modbus_COM -通用-串口配置,填寫外部485設備接的plc對應端口,本案例中使用的第一個com端口。注意這里波特率、奇偶效驗、數據位、停止位要和外部使用的485設備一致。

圖5 串口配置

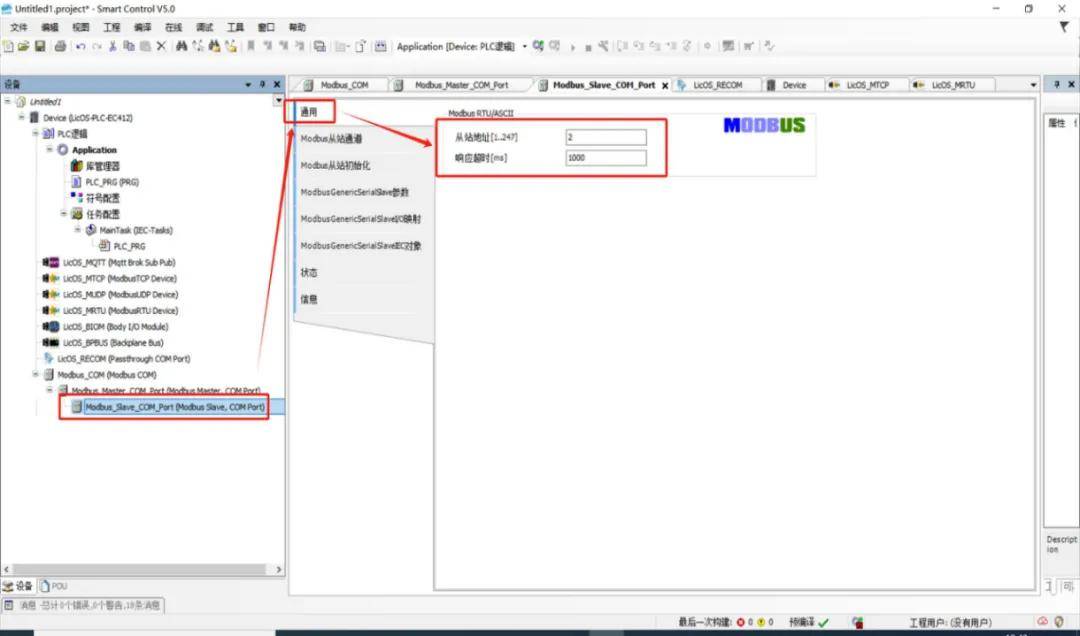

5. 雙擊左側的 Modbus_Slave_COM_Port,通用中配置485從站地址,這里使用的是從站地址是2號,響應時間1000ms。

圖6 從站地址配置

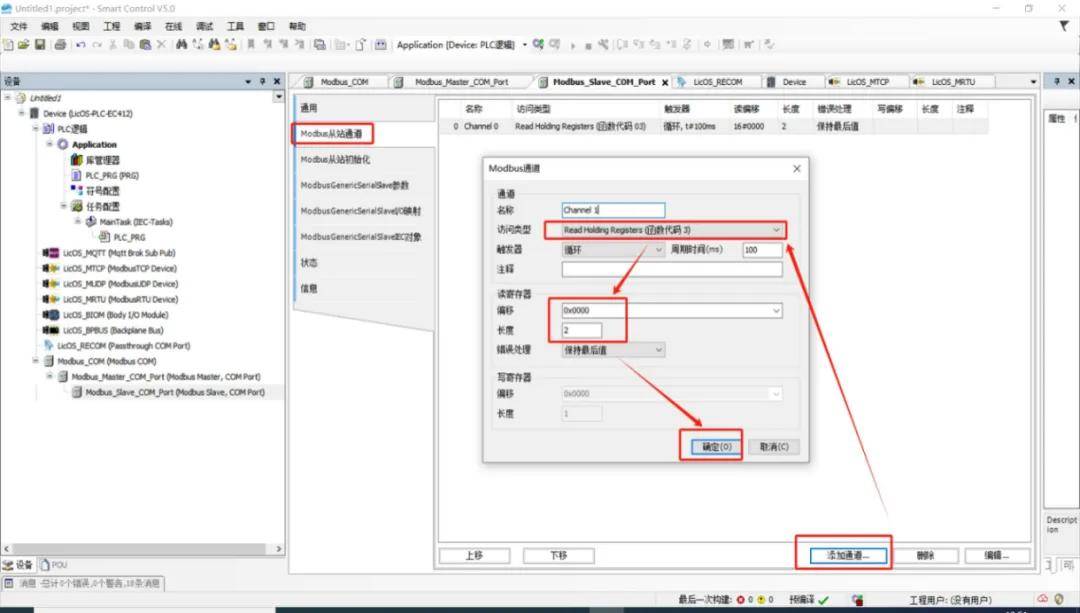

6. 點擊Modbus從站通道,添加通道,選擇訪問類型(03只讀),設置寄存器的偏移位和長度,本案例外部傳感器設備數據類型長度位2字節,確定后通道添加成功。

圖7 添加數據通道

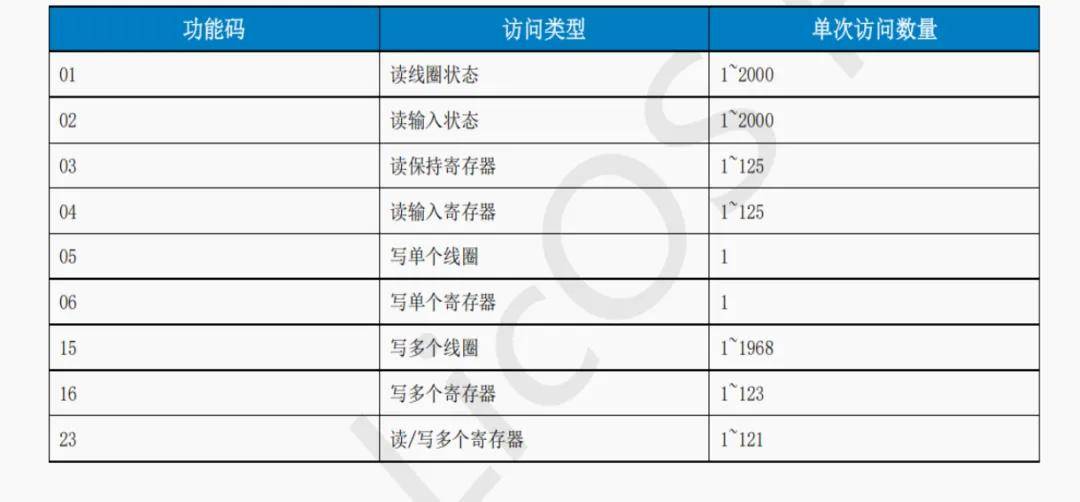

7. Modbus RTU 主站支持的 Modbus 功能碼如下表所示.

圖8 Modbus功能碼

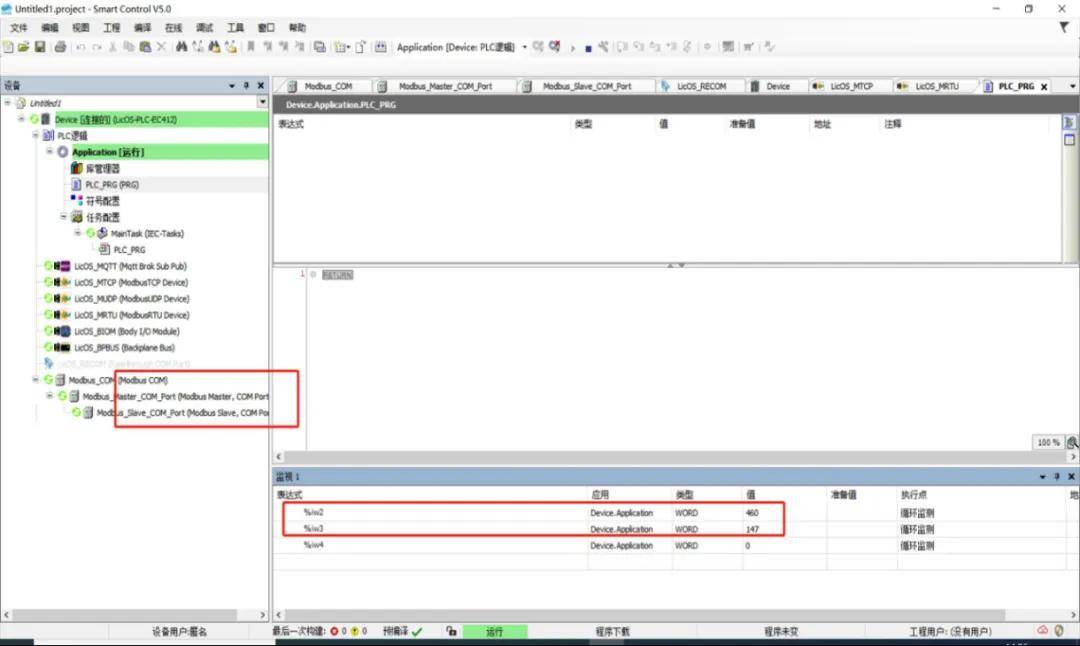

9. 登錄并運行程序后,如果各個節點和連接運行成功,三個節點前都會顯示綠色的小圖標;如果出現感嘆號,說明節點有診斷信息報警;如果出現紅色三角形圖標,說明節點錯誤。

圖9 在線檢測
添加串口網絡透傳設備組態

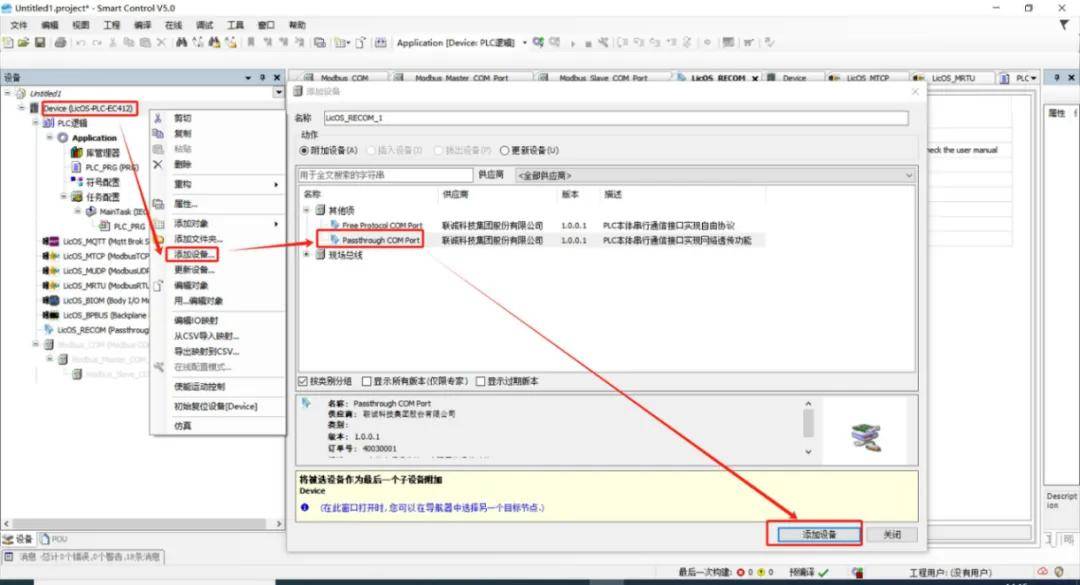

1. 在Smart Control中,右鍵LicOS-PLC-EC412,添加設備,在彈出的對話框中選擇其他項中的Passthrough COM Port,點擊添加設備。

圖10 添加串口透傳

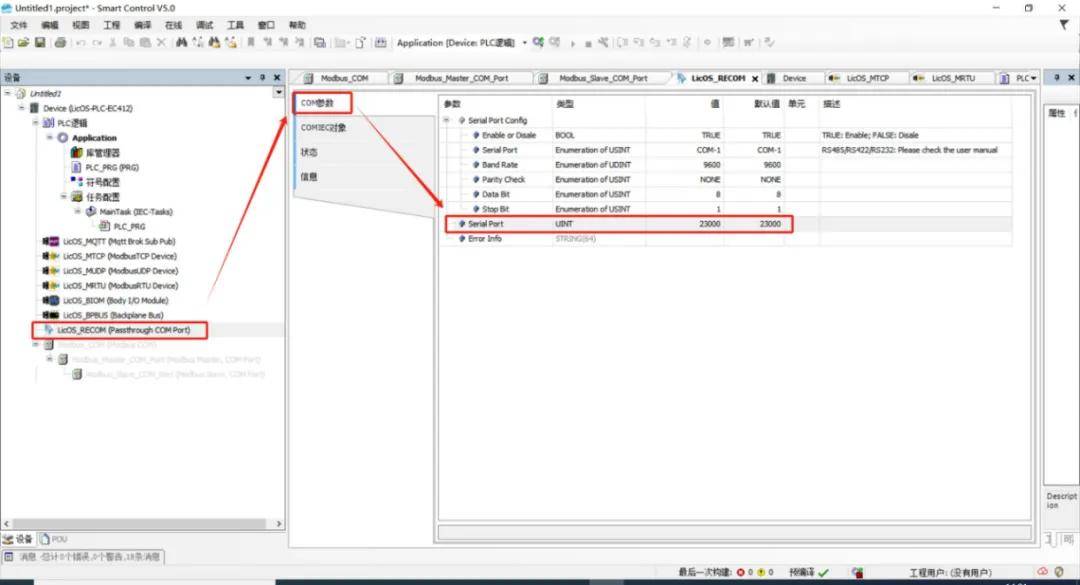

2. 雙擊左側的LicOS_RECOM,COM參數中波特率、奇偶效驗、數據位、停止位都要和前面的配置保持一致,特別注意端口號,這里的端口號為23000。

圖11 串口透傳配置

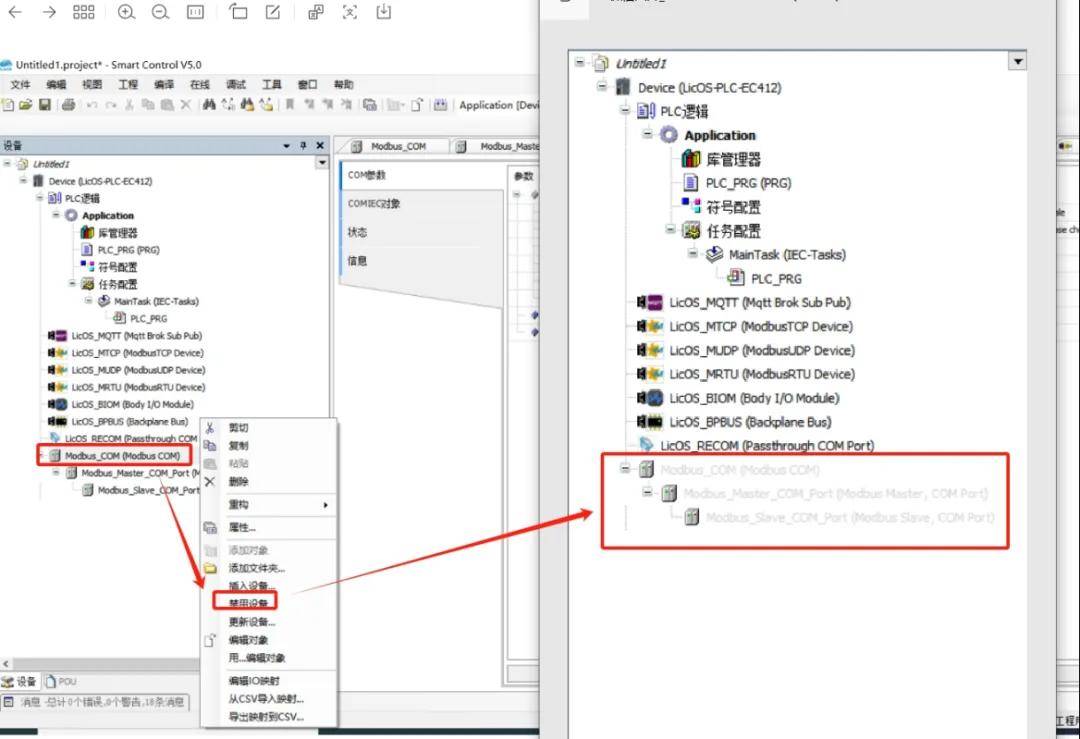

3. 右鍵Modbus_COM,在彈出的對話框中選擇禁用設備,禁用成功,則圖標會變成灰色,如下圖所示。禁用的目的是第三方設備通過plc的網口,直接訪問485設備。

圖12 禁用 Modbus_COM
使用Modbus Toolkit軟件透傳

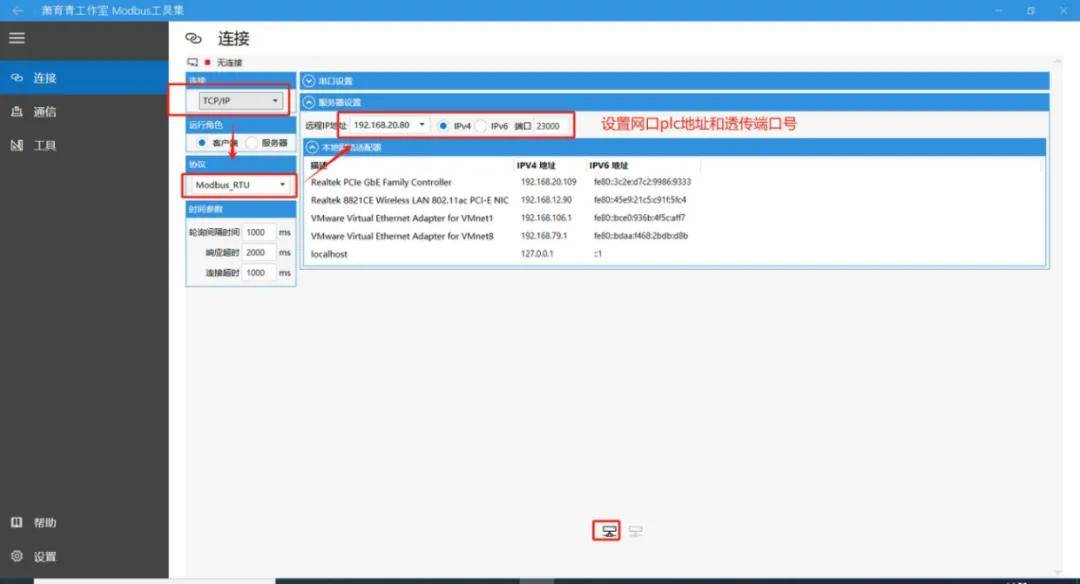

1. 打開Modbus TooLkit 軟件,連接方式選擇TCP/IP,協議選擇Modbus_RTU,配置遠程ip地址及串口透傳端口號,PLC使用的是IP地址為192.168.20.80,端口號為23000。

圖13 Modbus TooLkit 軟件配置

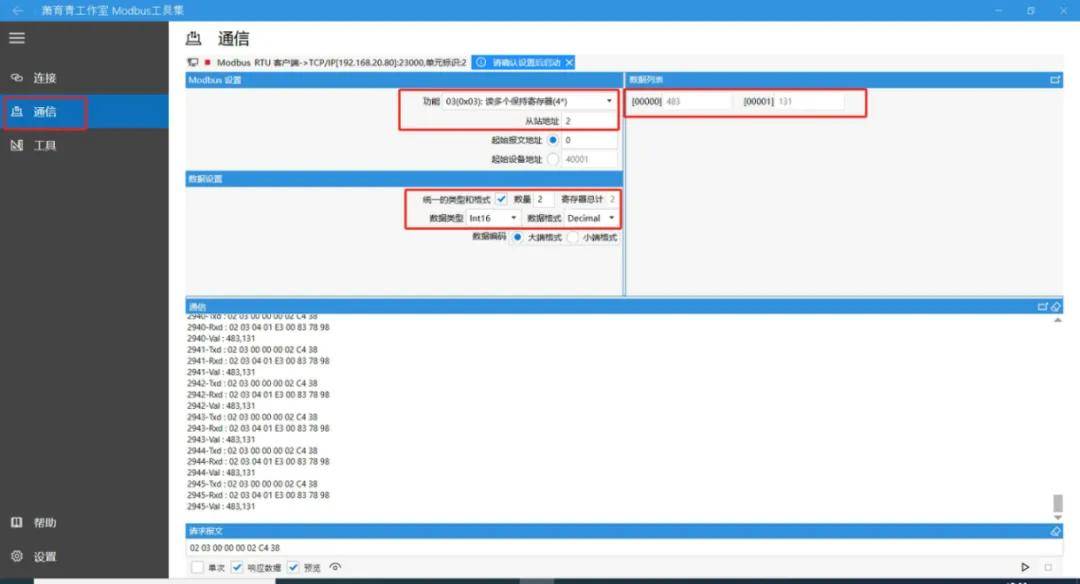

2.點擊左側的通信,選擇功能03和從站地址2,與485設備一致,依據傳感器的類型,數量為2位,說明有兩個數據傳回。

圖14 Modbus TooLkit 通訊配置

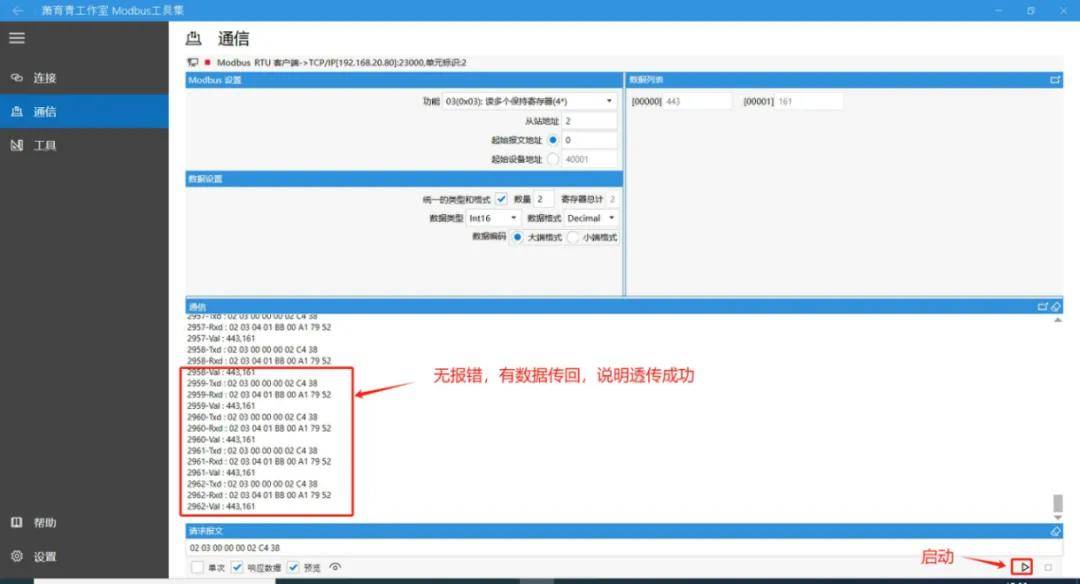

3. 點擊右下角的啟動,通訊區域沒有報錯,并有數據傳回,則通過PLC網口透傳串口成功。

圖15 Modbus TooLkit 數據讀取
LicOS PLC/PAC 的串口網絡透傳,讓傳統 485 設備無需改造即可具備網絡訪問能力。通過簡單的三步——確認串口通訊、啟用透傳端口、上位機遠程測試,即可完成從“串口”到“以太網”的快速升級。
它的價值在于:減少布線、減少中間設備、減少調試工作量,同時提升系統兼容性與擴展能力。對需要集中采集、遠程監控或進行舊設備數字化改造的場景來說,這是一項非常高效、實用的功能。
掌握透傳配置,也就掌握了讓串口設備更輕松進入現代工業網絡的方法。
